RK3566 LVDS 10.1寸 800x1280 调试记录
背景
Rockchip RK3568 原生显示接口不支持双通道LVDS屏幕的数据输出，因此需要借助显示转换芯片才能实现双通道LVDS屏幕的驱动。本文介绍使用GM8775C芯片方案，在 RK3568 平台实现单路 MIPI DSI 信号输出来驱动双通道LVDS显示屏。
关于GM8775C
GM8775C 型 DSI 转双通道 LVDS 发送器产品主要实现将 MIPI DSI 转单/双通道 LVDS功能，MIPI 支持 1/2/3/4 通道可选，每通道最高支持 1Gbps 速率，最大支持 4Gbps 速率。LVDS时钟频率高达 154MHz，最大支持视频格式为 FULL HD（1920 x 1200）。
硬件

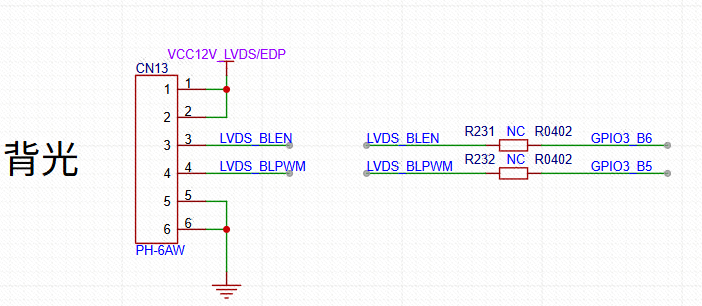

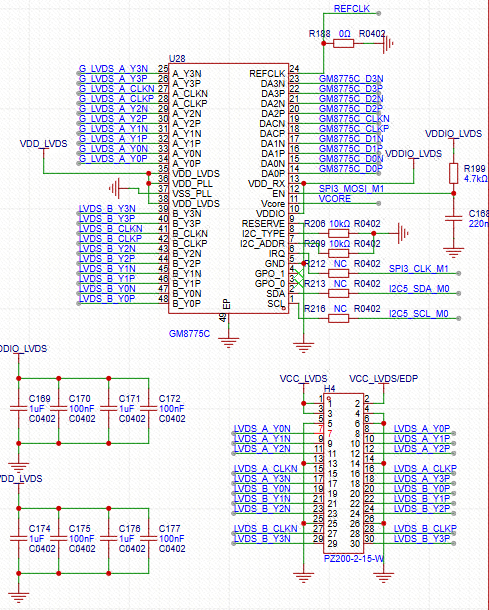

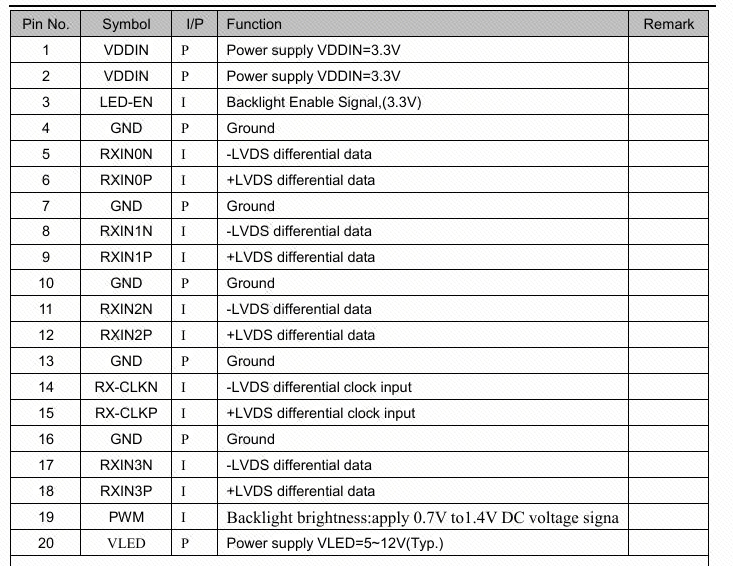

屏幕参数记录
4 lanes 数据，还有 1 lanes 是时钟。单通道

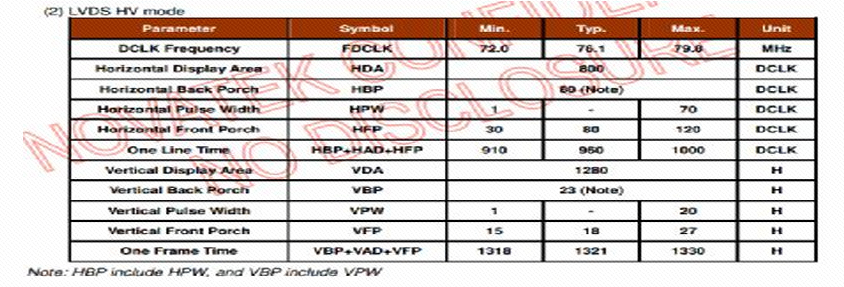

以上表格得到以下参数：
行有效像素：800
场有效像素：1280
行前肩：80
行同步：1~20
行后肩：80
场前肩：18
场同步：1~20
场后肩：23
LVDS时钟（MHz）：72~79.8
我实际使用的参数如下：

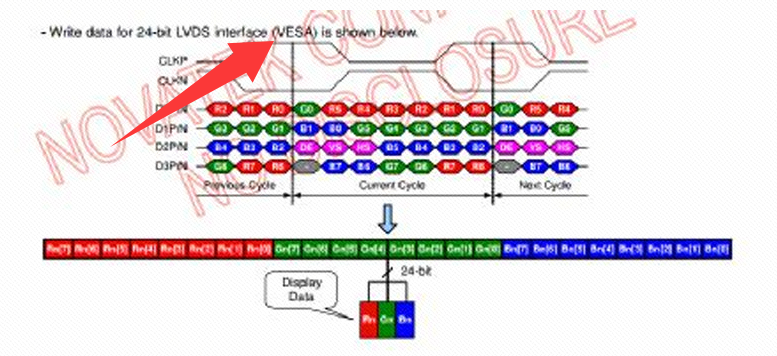

VESA模式，8bit
MIPI时钟 = (（LVDS时钟 * bpp / lanes ) * 10 / 9) / 2
我这里用屏幕建议的LVDS时钟76.1MHz才能够用，这里我带入运算：
MIPI时钟 = ((76100000 * 24 / 5 ) * 10 / 9 ) / 2 = 202,933,333.33 = 203MHz
生成参数

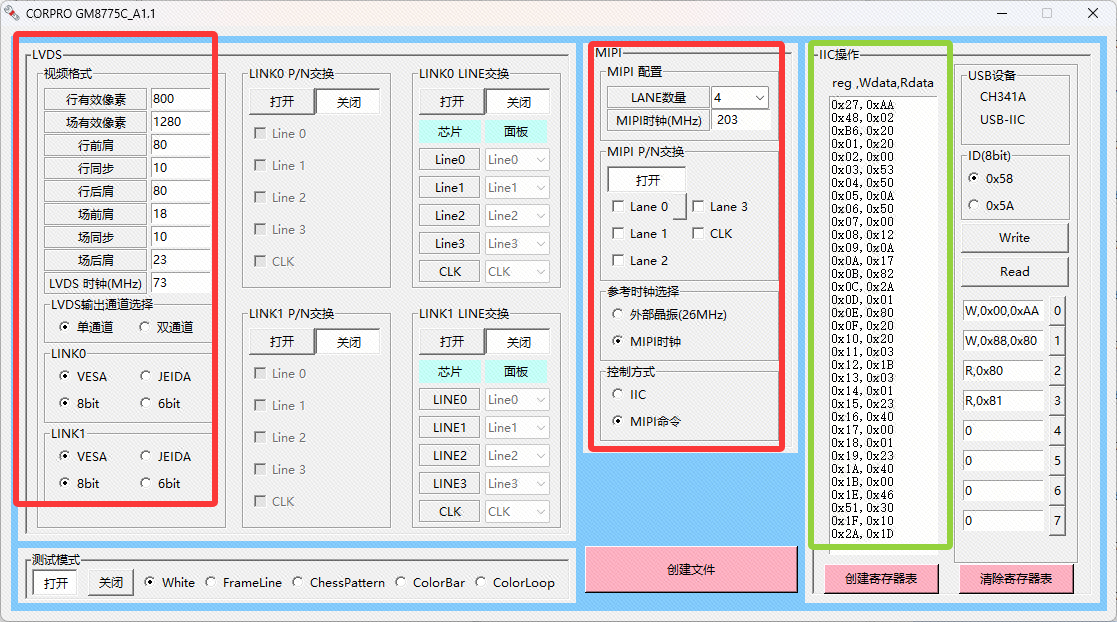

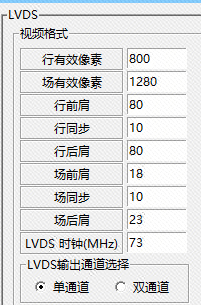

使用之前的参数，通过工具生成初始化序列：
最后一个参数，1D换成01才能够使用。
GM8775C拥有自测模式，不需要MIPI数据就能显示，初步调试可优先进入彩条模式，排除后端问题 将 23 00 02 2A 01 修改为 23 00 02 2A 4D
该屏幕的完整设备树：
/{
backlight1: backlight1 {
compatible = "pwm-backlight";
pwms = <&pwm5 0 25000 0>;
brightness-levels = <
0 20 20 21 21 22 22 23
23 24 24 25 25 26 26 27
27 28 28 29 29 30 30 31
31 32 32 33 33 34 34 35
35 36 36 37 37 38 38 39
40 41 42 43 44 45 46 47
48 49 50 51 52 53 54 55
56 57 58 59 60 61 62 63
64 65 66 67 68 69 70 71
72 73 74 75 76 77 78 79
80 81 82 83 84 85 86 87
88 89 90 91 92 93 94 95
96 97 98 99 100 101 102 103
104 105 106 107 108 109 110 111
112 113 114 115 116 117 118 119
120 121 122 123 124 125 126 127
128 129 130 131 132 133 134 135
136 137 138 139 140 141 142 143
144 145 146 147 148 149 150 151
152 153 154 155 156 157 158 159
160 161 162 163 164 165 166 167
168 169 170 171 172 173 174 175
176 177 178 179 180 181 182 183
184 185 186 187 188 189 190 191
192 193 194 195 196 197 198 199
200 201 202 203 204 205 206 207
208 209 210 211 212 213 214 215
216 217 218 219 220 221 222 223
224 225 226 227 228 229 230 231
232 233 234 235 236 237 238 239
240 241 242 243 244 245 246 247
248 249 250 251 252 253 254 255
>;
default-brightness-level = <200>;
};
};
/*
* video_phy0 needs to be enabled
* when dsi0 is enabled
*/
&dsi0 {
status = "okay";
dsi0_panel: panel@0 {
status = "okay";
compatible = "simple-panel-dsi";
reg = <0>;
backlight = <&backlight1>;
enable-gpios = <&gpio3 RK_PB6 GPIO_ACTIVE_HIGH>;
pinctrl-names = "default";
pinctrl-0 = <&lvds_en_gpio>;
reset-delay-ms = <200>;
enable-delay-ms = <100>;
prepare-delay-ms = <20>;
unprepare-delay-ms = <20>;
disable-delay-ms = <20>;
init-delay-ms = <120>;
dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST |
MIPI_DSI_MODE_LPM | MIPI_DSI_MODE_EOT_PACKET)>;
dsi,format = <MIPI_DSI_FMT_RGB888>;
dsi,lanes = <4>;
panel-init-sequence = [
23 00 02 27 AA
23 00 02 48 02
23 00 02 B6 20
23 00 02 01 20
23 00 02 02 00
23 00 02 03 53
23 00 02 04 50//hfp
23 00 02 05 0A//hsync
23 00 02 06 50//hbp
23 00 02 07 00
23 00 02 08 12//vfp
23 00 02 09 0A//vsync
23 00 02 0A 17//vbp
23 00 02 0B 82
23 00 02 0C 2A
23 00 02 0D 01
23 00 02 0E 80
23 00 02 0F 20
23 00 02 10 20
23 00 02 11 03
23 00 02 12 1B
23 00 02 13 03//53 //寄偶
23 00 02 14 01
23 00 02 15 23
23 00 02 16 40
23 00 02 17 00
23 00 02 18 01
23 00 02 19 23
23 00 02 1A 40
23 00 02 1B 00
23 00 02 1E 46
23 00 02 51 30
23 00 02 1F 10
//23 00 02 2A 4D //彩条测试，需要注释下方一行
23 00 02 2A 01
05 78 01 11
05 14 01 29
];
panel-exit-sequence = [
05 00 01 28
05 78 01 10
];
disp_timings0: display-timings {
native-mode = <&dsi0_timing0>;
dsi0_timing0: timing0 {
clock-frequency = <73000000>;
hactive = <800>;
vactive = <1280>;
hback-porch = <80>;
hfront-porch = <80>;
vback-porch = <23>;
vfront-porch = <18>;
hsync-len = <10>;
vsync-len = <10>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};
ports {
#address-cells = <1>;
#size-cells = <0>;
port@0 {
reg = <0>;
panel_in_dsi: endpoint {
remote-endpoint = <&dsi_out_panel>;
};
};
};
};
ports {
#address-cells = <1>;
#size-cells = <0>;
port@1 {
reg = <1>;
dsi_out_panel: endpoint {
remote-endpoint = <&panel_in_dsi>;
};
};
};
};
&pinctrl {
dsi0 {
lvds_en_gpio: lvds-en-gpio {
rockchip,pins = <3 RK_PB6 RK_FUNC_GPIO &pcfg_pull_none>;
};
};
};
&video_phy1 {
status = "okay";
};
&video_phy0 {
status = "okay";
};
&dsi0_in_vp0 {
status = "disabled";
};
&dsi0_in_vp1 {
status = "okay";
};
&route_dsi0 {
status = "okay";
connect = <&vp1_out_dsi0>;
};
&backlight1 {
status = "okay";
};
&pwm5 {
status = "okay";
};需要在 泰山派 android SDK 的设备树文件夹下新建文件：tspi-rk3566-lvds-v10.dtsi
比如我的路径是：Z:\android\kernel\arch\arm64\boot\dts\rockchip\tspi-rk3566-lvds-v10.dtsi
新键文件夹后，在同目录下的 tspi-rk3566-user-v10.dts 文件中引用 LVDS的文件：
diff --git a/arch/arm64/boot/dts/rockchip/tspi-rk3566-user-v10.dts b/arch/arm64/boot/dts/rockchip/tspi-rk3566-user-v10.dts
index bb7e7f13678c..4b89cdd45a13 100755
--- a/arch/arm64/boot/dts/rockchip/tspi-rk3566-user-v10.dts
+++ b/arch/arm64/boot/dts/rockchip/tspi-rk3566-user-v10.dts
@@ -37,6 +37,9 @@
//【开/关】HDMI 显示屏幕配置，里面内容几乎可以不用动，如果不需要hdmi显示直接注释掉即可
#include "tspi-rk3566-hdmi-v10.dtsi"
+//【开/关】LVDS 显示屏幕配置
+#include "tspi-rk3566-lvds-v10.dtsi"
+
//【开/关】摄像头 目前视频的是ov5659
#include "tspi-rk3566-csi-v10.dtsi"
然后单独编译kernel:

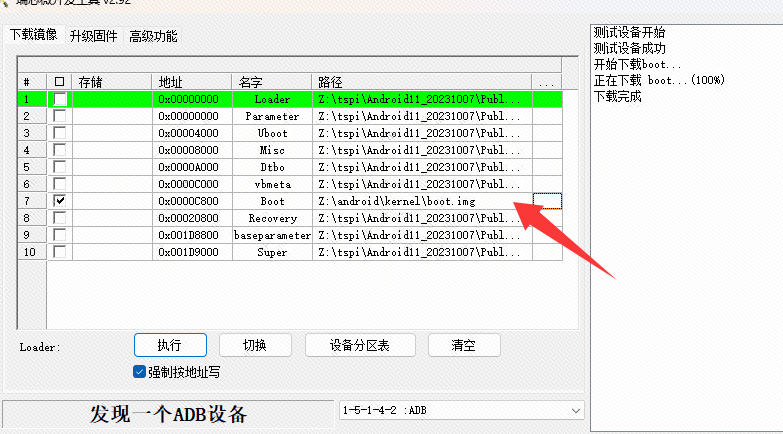

烧录完成后，往0x0C800烧录我们编译出来的kernel镜像 boot.img
