泰山派1G底板各电源的控制GPIO情况

未标出的电源,表示默认开启的状态,是有输出的。

MT9700-N的EN引脚为高电平时正常输出;为低电平时关闭输出。

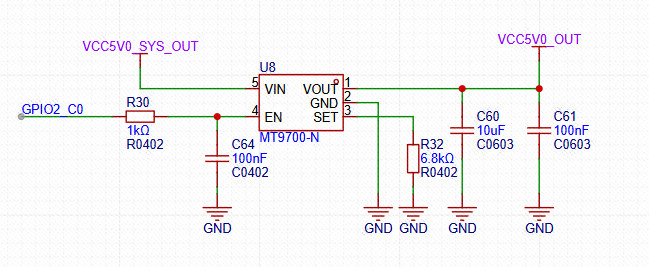

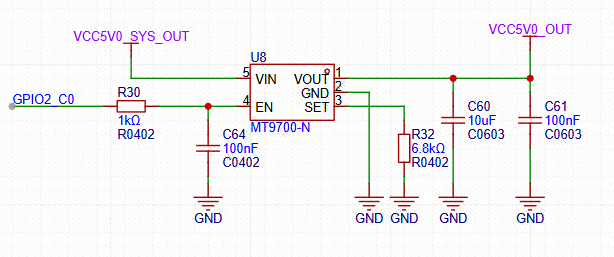

LED电源

图片#B #S #R #60% #auto

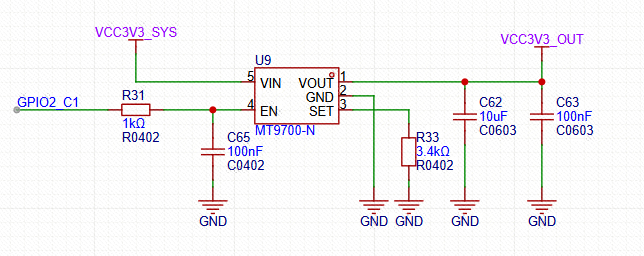

WIFI电源

图片#B #S #R #60% #auto

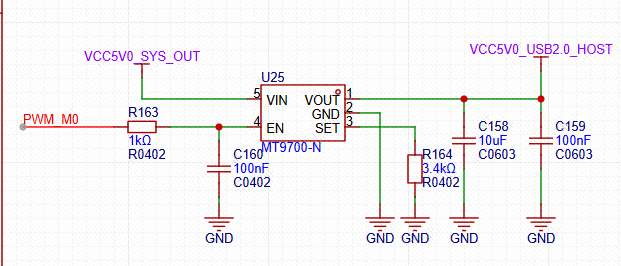

USB2.0电源

PWM_M0 = GPIO0_B7

图片#B #S #R #60% #auto

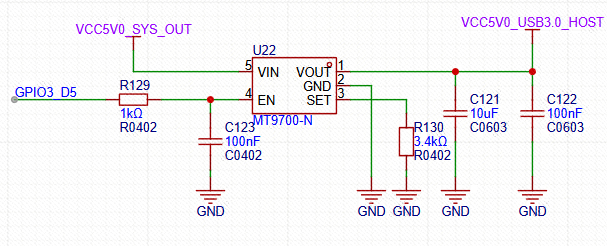

USB3.0电源

图片#B #S #R #60% #auto

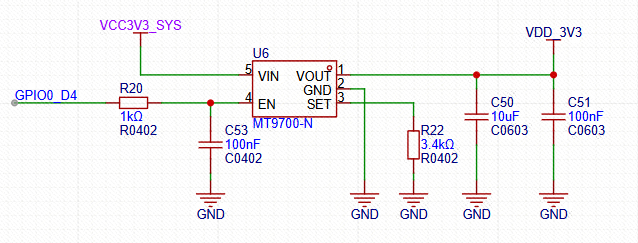

网口电源

图片#B #S #R #60% #auto

4G模块电源

图片#B #S #R #60% #auto

HDMI电源转换的输入电源

不开启该电源HDMI可以正常使用,但是VGA转HDMI就不行;
图片#B #S #R #60% #auto
